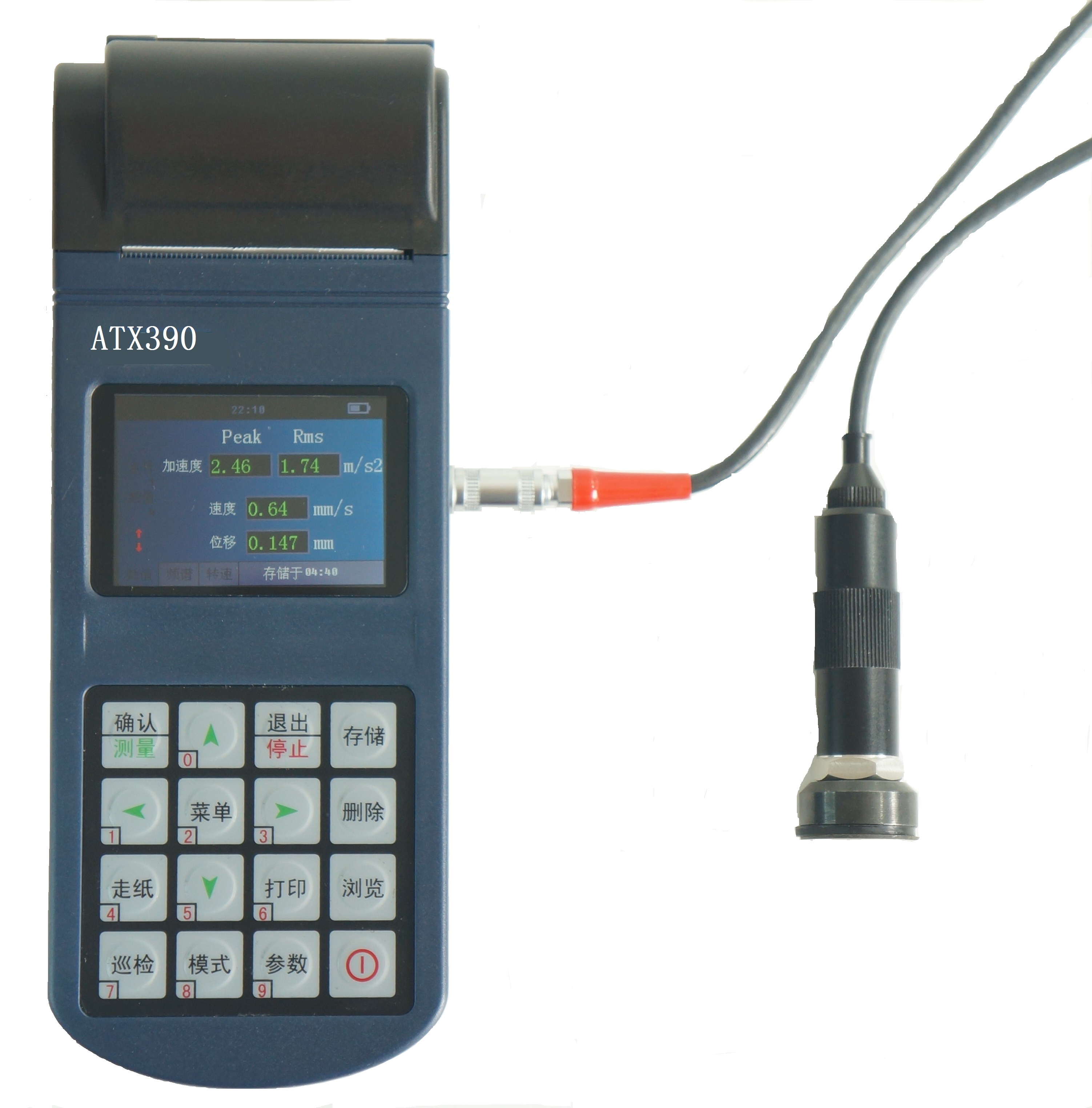

ATX390便攜式測振儀
日期：2025-04-30 17:51
瀏覽次數：1398
摘要： ATX390便攜式測振儀采用壓電式加速度傳感器，將振動信號轉換成電信號。通過對輸入信號的處理分析，獲得振動測量的加速度峰值、速度有效值（均方根值）、位移峰-峰值或?qū)崟r(shí)頻譜圖。本產品適用于常規振動測量，尤其是往復式機械中的振動測量，它不僅可以測量振動的加速度、速度或位移，而且還可以進行簡易故障診斷和打印輸出。
技術性能符合我國國家標準GB13823.3中正弦激勵法振動標準的要求。它廣泛地應用于機械制造、電力、冶金、車輛等領域。
概述
ATX390便攜式測振儀采用壓電式加速度傳感器，將振動信號轉換成電信號。通過對輸入信號的處理分析，獲得振動測量的加速度峰值、速度有效值（均方根值）、位移峰-峰值或?qū)崟r(shí)頻譜圖。本產品適用于常規振動測量，尤其是往復式機械中的振動測量，它不僅可以測量振動的加速度、速度或位移，而且還可以進行簡易故障診斷和打印輸出。
ATX390便攜式測振儀的技術性能符合我國國家標準GB13823.3中正弦激勵法振動標準的要求。它廣泛地應用于機械制造、電力、冶金、車輛等領域。
ATX390便攜式測振儀的技術性能符合我國國家標準GB13823.3中正弦激勵法振動標準的要求。它廣泛地應用于機械制造、電力、冶金、車輛等領域。
功能特點
- 全中文顯示，菜單結合快捷鍵操作，簡單方便。320 × 240真彩色超清晰TFT液晶顯示屏，一屏顯示內容豐富且示值易讀取。
- 可測量加速度峰(Peak)值、速度有效(RMS)值及位移峰-峰(Peak-Peak)值。同時實時顯示動態測量柱狀圖。
- 可配備光電傳感器，直接測量轉子轉速。
- 大容量存儲。可存儲100個測量點（每點8組測量數據和一幅頻譜圖）共800組測量數據和100幅頻譜圖。
- 可預先設置上限警告值和報警值，當被測值超過警告值或報警值時作出相應的報警指示。
- 具有頻譜測量功能，可對保存的頻譜圖進行全頻段的細化分析，進而完成故障診斷。
- miniUSB接口，可配備專用數據管理分析軟件連接上位機。
- 內置高性能鋰電池，并配有超低功耗控制電路，具有更長的工作和待機時間。
- 內置嵌入式熱敏打印機芯，可隨時隨地打印測量數據及頻譜圖。方便用戶即時記錄關鍵數據。
技術參數
- 振動測量范圍
2、速 度：0.1 mm/s ～ 400.0 mm/s（有效值）
3、位 移：0.001 mm ～ 9.000 mm（峰-峰值）
- 頻率范圍
2、10Hz ～ 500Hz
3、10Hz ～ 1kHz
4、10Hz ～ 10kHz
- 振動測量允許誤差: ±5%
- 分析頻率間隔: 0.25Hz
- 轉速測量范圍: 30 ～ 300000 rpm（5 ～ 5kHz）
- 轉速測量允許誤差: ±（0.05% + 1）
- 轉速測量距離: 0.15 ～ 1m
- 溫度范圍: 0℃～40℃
- 濕度范圍: ≤80％RH
- 顯 示: TFT彩色液晶屏，320 × 200像素
- 存儲容量: 800組數據和100幅頻譜圖（100個測量點）
- 上位機軟件: 選配
- 通 訊: Mini USB
- 外型尺寸: 212 × 80 × 35
- 打印功能: 嵌入式熱敏打印機，隨測隨打
- 電池續航: 1500mAh高性能鋰離子充電電池，持續工作50小時
- 整機重量: 320克
基本配置
- ATX380便攜式測振儀主機 1臺
- 電源適配器 1只
- 測振探頭 1支
- 磁性吸座（含2個連接螺栓） 1個
- 隨機文件 1套
- 產品包裝箱 1套
