ARX250粗糙度儀
日期：2025-04-30 04:56
瀏覽次數：1090
摘要： ARX250粗糙度儀是一種高精度表面粗糙度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。ARX250便攜式粗糙度儀適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算機相應的參數，在液晶顯示器上清晰地顯示全部測量結果及圖形,并可在打印機上輸出，亦可與PC機進行通訊。尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷。

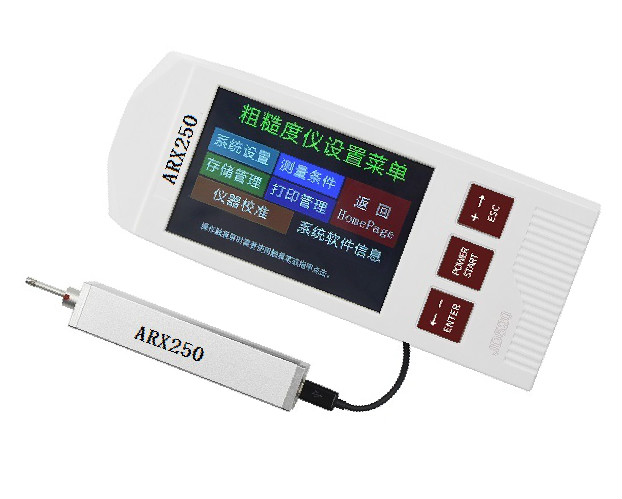

ARX250粗糙度儀概述
ARX250粗糙度儀是一種高精度表面粗糙度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。ARX250便攜式粗糙度儀適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算機相應的參數，在液晶顯示器上清晰地顯示全部測量結果及圖形,并可在打印機上輸出，亦可與PC機進行通訊。尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷。
ARX250粗糙度儀功能特點
- 機電一體化設計，體積小，重量輕，使用方便；
- 一體式、分體式自由選擇測量方式，支持側向、向上等多種方向測量；
- 采用 DSP 芯片進行控制和數據處理，速度快，功耗低；
- 多參數 Ra,Rz,Rq,Rt，Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry;Rmax，（增強型Rc、RPc、Rk、Rpk、Rvk、Mr1、Mr2 等參數）；
- 160μm 大量程測量范圍（增強型可達320μm）。
- 3.5英寸觸摸彩色液晶顯示器，數字/圖形顯示，帶背光，高亮度，寬視角；
- 簡易按鍵和觸摸屏雙操作；
- 支持藍牙打印和手機APP操作；
- 顯示信息豐富、直觀、可顯示全部參數及圖形；
- 兼容 ISO、DIN、ANSI、JIS 多個國家標準；
- 內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；
- 有剩余電量指示圖標，提示用戶及時充電；
- 可顯示充電過程指示，操作者可隨時了解充電程度
- 連續工作時間大于50個小時
- 超大容量數據存儲，可存儲 100 組原始數據及波形。
- 實時時鐘設置及顯示，方便數據記錄及存儲。
- 具有自動休眠、自動關機等節電功能
- 可靠防電機走死電路及軟件設計
- 顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息；
- 人體工學殼體設計，堅固、小巧、便攜、可靠性高。
- 中/英文語言選擇；
- 可連接電腦和打印機；打印全部參數或打印用戶設定的任意參數。
- 可選配藍牙、曲面傳感器、小孔傳感器、測量平臺、傳感器護套、接長桿、微型打印機等
ARX250粗糙度儀技術參數
| 名稱 | 內容 | ||
| 測量范圍 | Ra 、 Rq | 0.005μm ~ 30μm | |
| Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 320μm | ||
| SK | 0 ~ 100% | ||
| S、Sm | 1mm | ||
| tp | 0 ~ 100% | ||
| 測量量程 | Z軸（垂直） | ±80μm/±160 μm（增強型） | |
| X軸（水平） | 20mm | ||
| 分辨率 |
Z軸 （垂直） |
0．01μm/±20μm | |
| 0．02μm/±40μm | |||
| 0．04μm/±80μm | |||
| 0．08μm/±160μm | |||
| 測量項目 | 參數 | Ra,Rz,Rq,Rt，Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry;Rmax，Rc，RPc，Rk，Rpk，Rvk，Mr1，Mr2 | |
| 標準 | ISO,ANSI,DIN,JIS | ||
| 圖形 | 支承率曲線，粗糙度輪廓，直接輪廓 | ||
| 濾波器 | RC,PC-RC,Gauss,D-P | ||
| 取樣長度(lr) | 0.25,0.8,2.5mm | ||
| 評定長度（ln） | Ln= lr×n n=1~5 | ||
| 傳感器 | 測量原理 | 位移式差動電感 | |
| 觸針 | 天然金剛石，90錐角，5μm針尖半徑 | ||
| 測力 | <4mN | ||
| 導頭 | 硬質合金，滑行方向半徑40mm | ||
| 滑行速度 | lr=0.25, Vt=0.135mm/s | ||
| lr=0.8, Vt=0. 5mm/s | |||
| lr=2. 5, Vt=1mm/s | |||
| 返回 Vt=1mm/s | |||
| 示值誤差 | 不大于±10% | ||
| 示值變動性 | 不大于6% | ||
| 電 源 | 內置3300mAh鋰離子充電電池，DC5V充電器充電 | ||
| 外形尺寸 | 主機：64*53*160mm 驅動器：23*27*115mm | ||
| 重量（主機） | 約380g | ||
| 工作環境 |
溫度：- 20℃~40℃ 濕度：<90% RH |
||
| 儲存運輸環境 |
溫度：- 40℃~60℃ 濕度：<90% RH |
||
ARX250粗糙度儀基本配置
- 粗糙度儀主機 1臺 傳感器驅動器 1個
- 驅動器連接線 2根 標配傳感器 1個
- 多刻線標準樣塊 1塊
- 試塊支架 1塊
- 可調高度支架 1個
- 電源適配器 1套
- 隨機文件 1套
