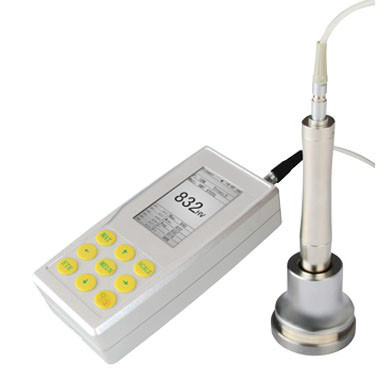

ATX600超聲波硬度計
日期：2025-04-28 00:39
瀏覽次數：1248
摘要： ATX600超聲波硬度計是一種新型的便攜式硬度測試儀器，采用超聲波接觸阻抗法對試樣進行比較測量，具有精度高、速度快、易便攜、操作簡單，無損測量等優點。
超聲波硬度計以固定的壓力，作用于經校準且裝有特定壓頭（如維氏金剛石）的振動桿，來測量硬度。超聲波硬度計出廠通常校準到適用于非合金鋼和低合金鋼，對于楊氏模量不同的材料，需要對儀器進行現場校準。
符合標準：ASTM-A1038-05；DIN 50159-1；JB/T 9377-2010
ATX600超聲波硬度計概述
ATX600超聲波硬度計是一種新型的便攜式硬度測試儀器，采用超聲波接觸阻抗法對試樣進行比較測量，具有精度高、速度快、易便攜、操作簡單，無損測量等優點。
超聲波硬度計以固定的壓力，作用于經校準且裝有特定壓頭（如維氏金剛石）的振動桿，來測量硬度。超聲波硬度計出廠通常校準到適用于非合金鋼和低合金鋼，對于楊氏模量不同的材料，需要對儀器進行現場校準。
符合標準：ASTM-A1038-05；DIN 50159-1；JB/T 9377-2010
ATX600超聲波硬度計功能特點
- 測量精度高：可達±3%HV，±3%HB,±1.5HR。(此測量精度在使用測試支架情況下測得)
- 測試壓痕小：需要用高倍顯微鏡才能觀察到
- 測量速度快：可在2秒內輸出測試結果
- 大屏幕顯示：直接顯示當前測量值，累計測量值，*大值，*小值，平均值及單位轉換值
- 海量存儲：可在儀器內存儲2000組測量數據
- 校正簡單：可在儀器內存儲20組校正數據,1組默認數據,用戶可設置19組。
ATX600超聲波硬度計應用范圍
- 法蘭盤邊緣和齒輪根部沖壓件、工模、薄板、表面硬化的齒和齒輪槽、錐度部分的硬度測量
- 軸和薄壁管道、容器的硬度測量
- 車輪、渦輪轉子的硬度測量
- 鉆頭的刀口的硬度測量
- 焊接部位的硬度測量
- 測量一定孔徑深度深孔，弧度較大的凹痕凸痕，不規則平面
- 能覆蓋工業生產的絕大部分黑色金屬、有色金屬及其合金的硬度測量等
ATX600超聲波硬度計技術參數
- 硬度值制式：維氏（HV），洛氏C（HRC），布氏（HB）等
- 測試范圍：HV 50～1599，HRC 20.3～76，HB 76～618，HRB 41~100，HRA 61-85.6
- 測試方向：支持360°，只要使壓頭與被測面成90°±5°夾角，就可以進行測量操作
- 電池規格:4.2V，4800mAh鋰電池
- 續航時間：10小時
- 可外接便攜式打印機打印測量數據或者連接電腦超級終端導出測量數據
- 可存儲2000組測量數據和20個校準數據組
- 可對硬度值分布不均勻的被測工件測多點累計求平均值
- 選配測試支架對成品小工件批量檢測速度快、操作簡便、測試精度高
- 對被測工件表面無損傷 、穩定性好、測試精度高
- 超聲波硬度計主機規格：160×82×30mm
- 測頭規格：Φ20×150mm
- 超聲波主機與測頭總重：760g
測頭選型及參數
選探頭依據見下表（實際壓痕深度約為下表數據的10%. ）
| 超聲波硬度計不同測頭測量特定硬度值所對應的*小厚度(單位：μm)（10倍壓痕深度） | ||||
| HP-1K | HP-3K | HP-5K | HP-10K | |
| 800HV | 69 | 100 | 150 | 220 |
| 500HV | 79 | 110 | 180 | 250 |
| 300HV | 112 | 160 | 250 | 350 |
| 測頭類型 | 1Kg手動測頭 HP-1K(選配) | 2Kg手動測頭 HP-2K(標配) | 5Kg手動測頭 HP-5K(選配) | 10Kg手動測頭 HP-10K(選配) |
| 真實試驗力 | 10N | 20N | 50N | 98N |
| 直徑 | 22mm | 22mm | 22mm | 22mm |
| 長度 | 154mm | 154mm | 154mm | 154mm |
| 諧振棒直徑 | 2.4mm | 2.4mm | 3mm | 3mm |
| 測量面*大粗糙度 | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
| 工件*小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
| 工件*小厚度 | 2mm | 2mm | 2mm | 2mm |
| 測頭應用場合 | 離子滲氮沖模、模殼、夾具、薄壁件、軸承、齒側及管道內壁 | 離子滲氮沖模、模殼、夾具、薄壁件、軸承、齒側及管道內壁 | 測量凹槽、齒側和齒根 | 小型鍛件、鑄造材料、焊縫檢查、熱影響區，對粗糙度要求較低 |
ATX600超聲波硬度計基本配置
- ATX600超聲波硬度計主機
- 標配探頭
- 硬度塊
- 充電器
- 使用說明書
- 合格證書
- 密碼包裝箱
